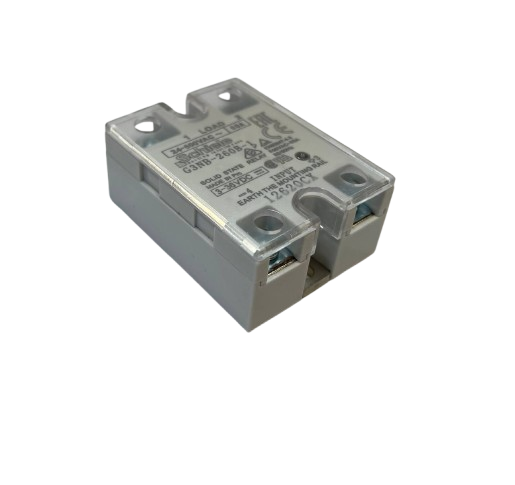

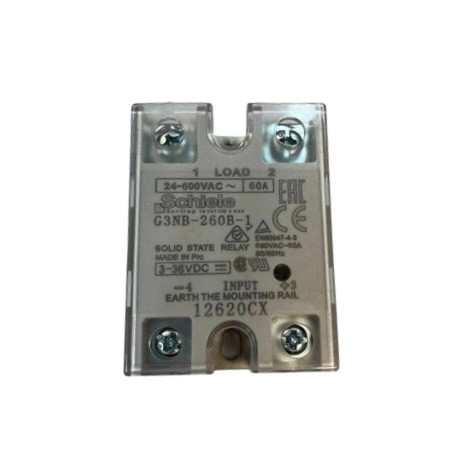

رله SSR تک فاز شیله مدل Schiele 60DA

رله SSR تک فاز شیله مدل 60DA



رله SSR تک فاز شیله مدل 60DA یک رله حالت جامد (Solid State Relay) با ورودی DC و خروجی AC است که برای کنترل بارهای AC با استفاده از سیگنال‌های کنترلی DC طراحی شده است. این رله با بهره‌گیری از فناوری نیمه‌هادی، بدون قطعات متحرک عمل کرده و نسبت به رله‌های مکانیکی دارای سرعت سوئیچینگ بالاتر، طول عمر بیشتر و عملکرد کاملاً بی‌صدا است. این مدل به‌طور گسترده در سیستم‌های گرمایشی، تجهیزات اتوماسیون صنعتی، کنترل روشنایی و ماشین‌آلات صنعتی مورد استفاده قرار می‌گیرد.



ویژگی‌های اصلی

• رله حالت جامد (SSR) تک فاز

• جریان خروجی نامی 60 آمپر

• ورودی کنترل DC از 3 تا 32 ولت

• خروجی AC از 24 تا 380/480 ولت

• مجهز به LED نمایش وضعیت عملکرد

• سوئیچینگ از نوع Zero Cross برای کاهش نویز الکترومغناطیسی

• ایزولاسیون نوری بین مدار کنترل و قدرت

• عملکرد کاملاً بی‌صدا و بدون جرقه

• طول عمر بسیار بالا به دلیل عدم وجود کنتاکت مکانیکی

• مناسب برای نصب روی هیت‌سینک جهت دفع حرارت



⸻



مشخصات فنی

مشخصه	مقدار
مدل	SSR-60DA
برند	Shihlin (شیله)
نوع رله	Solid State Relay
تعداد فاز	تک فاز
جریان خروجی	60 آمپر
ولتاژ خروجی	24 تا 380VAC (در برخی نسخه‌ها تا 480VAC)
ولتاژ تحریک ورودی	3 تا 32VDC
جریان تحریک	3 تا 25 میلی‌آمپر
نوع سوئیچینگ	Zero Cross
زمان پاسخ	کمتر از 10 میلی‌ثانیه
افت ولتاژ در حالت وصل	حدود 1.5 ولت
جریان نشتی خروجی	حداکثر 5 میلی‌آمپر
ولتاژ عایقی	تا 2500VAC
مقاومت عایقی	بیش از 50MΩ
دمای کاری	30- تا 75+ درجه سانتی‌گراد
نوع نصب	پنلی (Panel Mount)



⸻



کاربردها



رله SSR-60DA در صنایع مختلف برای کنترل بارهای AC استفاده می‌شود، از جمله:

• سیستم‌های گرمایشی و المنت‌های صنعتی

• کوره‌ها و دستگاه‌های تزریق پلاستیک

• کنترل روشنایی صنعتی

• تجهیزات بسته‌بندی

• خطوط تولید اتوماتیک

• کنترل موتورهای کوچک و فن‌ها

• ماشین‌آلات CNC

• تجهیزات آزمایشگاهی و اتوماسیون صنعتی



⸻



مزایا

• عمر کاری بسیار طولانی

• عدم ایجاد جرقه هنگام قطع و وصل

• سرعت سوئیچینگ بالا

• مقاومت در برابر لرزش و ضربه

• کاهش نویز الکترومغناطیسی

• عملکرد بی‌صدا

• مصرف توان پایین در مدار فرمان

• قابلیت کنترل مستقیم توسط PLC، میکروکنترلر و سیستم‌های اتوماسیون



⸻



نکات نصب



برای بهره‌برداری مطمئن از SSR-60DA، استفاده از هیت‌سینک مناسب و خمیر سیلیکون حرارتی به‌ویژه در جریان‌های بالا ضروری است. در بارهای القایی مانند موتور و ترانسفورماتور باید جریان راه‌اندازی (Inrush Current) در محاسبات انتخاب رله لحاظ شود.
