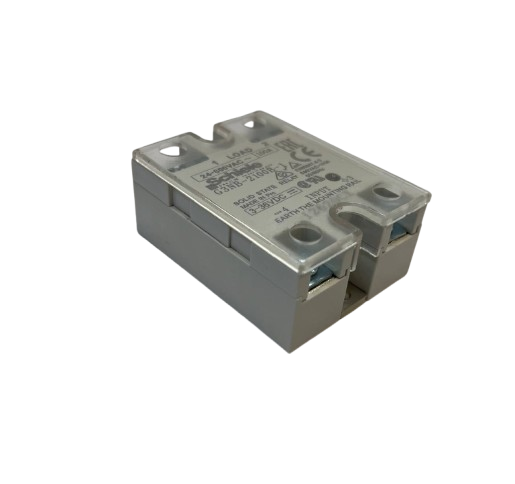

رله SSR تک فاز شیله مدل Schiele ۱۰۰DA



رله SSR تک‌فاز شِیله (Shihlin/Sheile) مدل SSR-100DA یک رله حالت جامد (Solid State Relay) برای کنترل بارهای AC با فرمان DC است. این نوع رله به جای کنتاکت مکانیکی از قطعات نیمه‌هادی استفاده می‌کند، بنابراین بدون جرقه، بی‌صدا و با عمر بسیار بالا کار می‌کند.



مشخصات فنی

مشخصه	مقدار
مدل	SSR-100DA
نوع	DC به AC
ولتاژ ورودی (کنترل)	3 تا 32 ولت DC
ولتاژ خروجی (بار)	24 تا 380 ولت AC
جریان نامی خروجی	100 آمپر
نوع سوئیچینگ	Zero Cross (عبور از صفر)
جریان تحریک ورودی	حداکثر 12 میلی‌آمپر
جریان نشتی خروجی	حداکثر 5 میلی‌آمپر
زمان پاسخ	حدود 8 تا 10 میلی‌ثانیه
ولتاژ ایزولاسیون	تا 4kVrms
دمای کاری	حدود °C 40- تا °C 80+
نشانگر وضعیت	LED داخلی

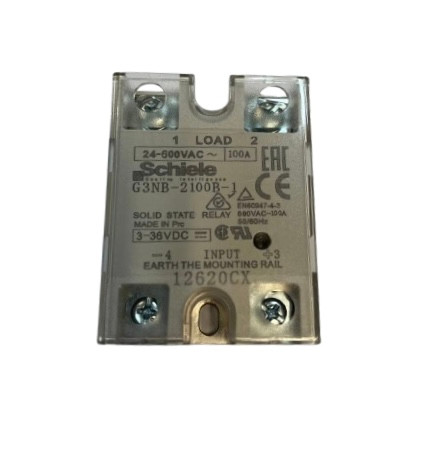

ترمینال‌ها



ورودی (کنترل DC):

• + : مثبت 3 تا 32 ولت DC

• - : منفی DC



خروجی (بار AC):

• ترمینال‌های 1 و 2 به صورت سری در مسیر فاز بار AC قرار می‌گیرند.



کاربردها

• کنترل المنت‌های حرارتی

• کوره‌های برقی

• دستگاه‌های تزریق پلاستیک

• کنترل روشنایی AC

• موتورهای تک‌فاز (در توان‌های مناسب)

• سیستم‌های اتوماسیون صنعتی

• کنترل بار توسط PLC، آردوینو و میکروکنترلرها



مزایا

• بدون صدای قطع و وصل

• سرعت سوئیچینگ بالا

• عمر بسیار بیشتر از رله‌های مکانیکی

• عدم ایجاد جرقه و سایش کنتاکت

• ایزولاسیون نوری بین ورودی و خروجی



نکات مهم نصب

1. در جریان‌های بالا حتماً از هیت‌سینک مناسب استفاده کنید.

2. برای بارهای القایی (موتور، ترانس و…) بهتر است SSR با جریان نامی چند برابر جریان واقعی بار انتخاب شود.

3. بسیاری از SSRهای ارزان‌قیمت موجود در بازار جریان 100 آمپر را به‌صورت پیوسته تحمل نمی‌کنند؛ در کاربردهای صنعتی سنگین از برندهای معتبر و همراه با خنک‌کننده مناسب استفاده کنید.



ابعاد تقریبی

• طول: 57 میلی‌متر

• عرض: 44 تا 45 میلی‌متر

• ارتفاع: 28 تا 29 میلی‌متر

• وزن: حدود 100 تا 135 گرم
