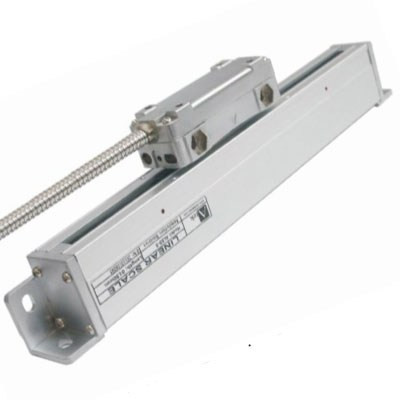

خط‌کش نوری ATEK مدل ALS5

خط‌کش نوری ATEK مدل ALS5

معرفی محصول

خط‌کش نوری ATEK ALS5 یک انکودر خطی اپتیکال (Optical Linear Encoder) با دقت بالا است که برای اندازه‌گیری موقعیت و جابجایی خطی در ماشین‌آلات صنعتی، دستگاه‌های CNC، ماشین‌های فرز، تراش، پرس برک و سیستم‌های اتوماسیون طراحی شده است. این مدل با استفاده از تکنولوژی اندازه‌گیری نوری روی شیشه (Glass Scale)، دقت و تکرارپذیری بسیار بالایی را در محیط‌های صنعتی فراهم می‌کند.

ویژگی‌های اصلی

• تکنولوژی اندازه‌گیری اپتیکال با خط‌کش شیشه‌ای
• بدنه ضخیم و مقاوم (Thick Body)
• طول اندازه‌گیری از 100 تا 1500 میلی‌متر
• رزولوشن بالا تا 1 میکرون
• دقت اندازه‌گیری ±10 میکرون
• خروجی TTL RS-422 یا Sinusoidal
• سرعت حرکت تا 60 متر بر دقیقه
• سیستم هدایت با 5 بلبرینگ برای حرکت نرم و دقیق
• نقطه مرجع (Reference Mark) در هر 50 میلی‌متر
• نصب آسان و عملکرد پایدار
• حفاظت در برابر گردوغبار و مایعات صنعتی با درجه IP54

مشخصات فنی ATEK ALS5

مشخصه	مقدار
برند	ATEK
مدل	ALS5
نوع سنسور	Optical Linear Encoder
تکنولوژی اندازه‌گیری	اپتیکال (شیشه‌ای)
طول اندازه‌گیری	100 تا 1500 میلی‌متر
رزولوشن	1µm و 5µm
دقت	±10µm
تکرارپذیری	±1 Pulse
گام سیگنال	20µm
خروجی	TTL RS-422 یا 11µApp Sinusoidal
سیگنال خروجی	A, /A, B, /B, Z, /Z
ولتاژ تغذیه	5VDC
حداکثر سرعت حرکت	60 متر بر دقیقه
نقطه مرجع	هر 50 میلی‌متر
جنس بدنه	آلومینیوم
دمای کاری	0 تا +50 درجه سانتی‌گراد
دمای نگهداری	20- تا +70 درجه سانتی‌گراد
درجه حفاظت	IP54
اتصال الکتریکی	D-Sub 9 Pin یا کانکتور M16

کاربردها

• ماشین‌آلات CNC
• دستگاه‌های تراش و فرز
• پرس برک و ماشین‌آلات خم‌کاری
• ماشین‌آلات چوب و MDF
• خطوط اتوماسیون صنعتی
• تجهیزات بسته‌بندی
• سیستم‌های رباتیک
• ماشین‌آلات نساجی
• سیستم‌های اندازه‌گیری دقیق موقعیت

مزایا



خط‌کش نوری ALS5 با بهره‌گیری از فناوری اپتیکال و شیشه مدرج، دقت بسیار بالاتری نسبت به بسیاری از سیستم‌های اندازه‌گیری معمولی ارائه می‌دهد. وجود سیستم هدایت 5 بلبرینگی، حرکت نرم و پایدار هد را تضمین کرده و طراحی مقاوم آن باعث عملکرد مطمئن در محیط‌های صنعتی می‌شود. رزولوشن 1 میکرون و سرعت حرکت بالا، این محصول را به گزینه‌ای ایده‌آل برای ماشین‌آلات دقیق تبدیل کرده است.
