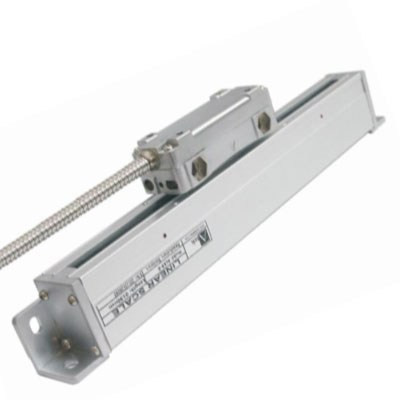

خط‌کش نوری ATEK مدل ALS6

خط‌کش نوری ATEK مدل ALS6



معرفی محصول



خط‌کش نوری ATEK ALS6 یک انکودر خطی اپتیکال (Optical Linear Encoder) با بدنه ضخیم و طراحی ویژه برای اندازه‌گیری‌های طولانی و دقیق در ماشین‌آلات صنعتی است. این مدل با استفاده از خط‌کش شیشه‌ای و فناوری اندازه‌گیری نوری، دقت بسیار بالا و پایداری عالی را در محیط‌های صنعتی فراهم می‌کند. ALS6 برای ماشین‌آلات CNC، دستگاه‌های فرز، تراش، بورینگ، سنگ‌زنی، پرس برک و سیستم‌های اتوماسیون صنعتی گزینه‌ای ایده‌آل محسوب می‌شود.



⸻



ویژگی‌های اصلی

• اندازه‌گیری اپتیکال با خط‌کش شیشه‌ای

• بدنه ضخیم و مقاوم برای اندازه‌گیری‌های طولانی

• طول اندازه‌گیری از 100 تا 3200 میلی‌متر

• رزولوشن بالا تا 1 میکرون

• دقت اندازه‌گیری ±10 میکرون

• خروجی TTL RS-422 یا 11µApp Sinusoidal

• سرعت حرکت تا 60 متر بر دقیقه

• سیستم هدایت با 5 بلبرینگ برای حرکت نرم و پایدار

• نقطه مرجع (Reference Mark) در هر 50 میلی‌متر

• نصب آسان و عملکرد مطمئن در محیط‌های صنعتی

• درجه حفاظت IP54 در برابر گردوغبار و مایعات صنعتی



⸻



مشخصات فنی ATEK ALS6

مشخصه	مقدار
برند	ATEK
مدل	ALS6
نوع سنسور	Optical Linear Encoder
تکنولوژی اندازه‌گیری	اپتیکال (Glass Scale)
طول اندازه‌گیری	100 تا 3200 میلی‌متر
رزولوشن	1µm و 5µm
دقت	±10µm
تکرارپذیری	±1 Pulse
گام سیگنال	20µm
خروجی	TTL RS-422 یا 11µApp Sinusoidal
سیگنال خروجی	A, /A, B, /B, Z, /Z
ولتاژ تغذیه	5VDC
حداکثر سرعت حرکت	60 متر بر دقیقه
نقطه مرجع	هر 50 میلی‌متر
جنس بدنه	آلومینیوم
دمای کاری	0 تا +50 درجه سانتی‌گراد
دمای نگهداری	20- تا +70 درجه سانتی‌گراد
درجه حفاظت	IP54
اتصال الکتریکی	D-Sub 9 Pin یا M16/8 Pin
طول کابل	3 یا 5 متر (بسته به طول خط‌کش)



⸻



کاربردها

• ماشین‌آلات CNC

• دستگاه‌های تراش و فرز

• ماشین‌آلات بورینگ

• دستگاه‌های سنگ‌زنی

• پرس برک و خم‌کاری

• خطوط اتوماسیون صنعتی

• ماشین‌آلات چوب و MDF

• سیستم‌های انتقال و بسته‌بندی

• تجهیزات اندازه‌گیری دقیق و کنترل موقعیت



⸻



مزایا



خط‌کش نوری ALS6 به دلیل ساختار مستحکم و بدنه بلند، برای کاربردهایی که نیاز به اندازه‌گیری در کورس‌های طولانی دارند بسیار مناسب است. فناوری اپتیکال مبتنی بر شیشه مدرج، دقت و تکرارپذیری بالایی را فراهم کرده و سیستم هدایت 5 بلبرینگی باعث حرکت نرم و بدون لرزش هد اندازه‌گیری می‌شود. این ویژگی‌ها ALS6 را به انتخابی حرفه‌ای برای ماشین‌آلات دقیق صنعتی تبدیل کرده است.
