خط‌کش مغناطیسی ATEK MLC520

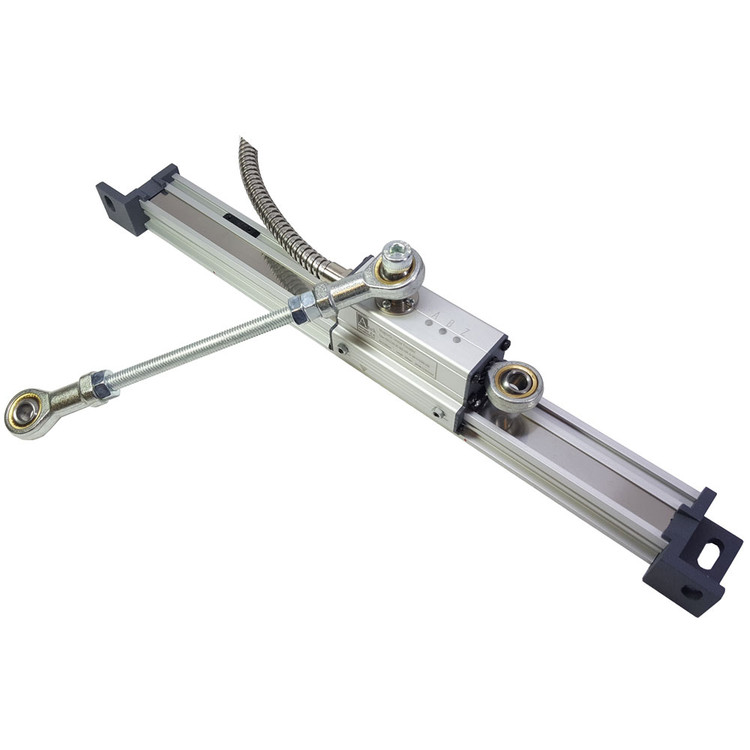

خط‌کش مغناطیسی ATEK مدل MLC520



معرفی محصول



خط‌کش مغناطیسی ATEK MLC520 یک انکودر خطی مغناطیسی غیرتماسی (Magnetic Linear Encoder) است که به‌طور ویژه برای دستگاه‌های پرس برک، خم‌کاری ورق و ماشین‌آلات صنعتی با ارتعاش بالا طراحی شده است. این سیستم با استفاده از فناوری اندازه‌گیری مغناطیسی بدون تماس، موقعیت خطی را با دقت بالا اندازه‌گیری کرده و به‌صورت سیگنال افزایشی (Incremental) در اختیار کنترلر قرار می‌دهد. طراحی مقاوم در برابر ضربه، لرزش، گردوغبار، روغن و رطوبت، MLC520 را به گزینه‌ای ایده‌آل برای محیط‌های صنعتی سخت تبدیل کرده است.



⸻



ویژگی‌های اصلی

• اندازه‌گیری مغناطیسی بدون تماس و بدون استهلاک

• طراحی اختصاصی برای دستگاه‌های پرس برک و خم‌کاری

• طول اندازه‌گیری از 50 تا 2000 میلی‌متر

• خروجی افزایشی (Incremental Encoder)

• رزولوشن‌های 5، 10، 25، 50 و 62.5 میکرون

• نقطه مرجع ثابت (Z Reference)

• خروجی‌های A، B، Z و سیگنال‌های مکمل

• نشانگر LED وضعیت عملکرد

• مقاومت بالا در برابر ضربه و ارتعاش

• سازگار با کنترلرهای Delem، Cybelec و ESA

• درجه حفاظت IP67

• بدنه آلومینیومی مستحکم و صنعتی



⸻



مشخصات فنی ATEK MLC520

مشخصه	مقدار
برند	ATEK
مدل	MLC520
نوع محصول	Magnetic Linear Encoder
تکنولوژی اندازه‌گیری	مغناطیسی غیرتماسی
طول اندازه‌گیری	50 تا 2000 میلی‌متر
رزولوشن	5µm، 10µm، 25µm، 50µm، 62.5µm
دقت	±35 µm/m
تکرارپذیری	±1 Pulse
سرعت حرکت	3 متر بر ثانیه
نوع خروجی	Push-Pull یا TTL RS422 Line Driver
سیگنال خروجی	A, /A, B, /B, Z, /Z
ولتاژ تغذیه	5VDC (TTL) یا 10~30VDC (Push-Pull)
جریان مصرفی	حداکثر 40mA برای هر کانال
نوع نوار مغناطیسی	B2
اتصال الکتریکی	D-Sub 9 Pin یا کابل شیلددار
دمای کاری	25- تا 85+ درجه سانتی‌گراد
جنس بدنه	آلومینیوم آنودایز شده
درجه حفاظت	IP67



⸻



کاربردها

• دستگاه‌های پرس برک (Press Brake)

• ماشین‌آلات خم‌کاری فلزات

• ماشین‌آلات CNC

• دستگاه‌های برش PVC

• ماشین‌آلات چوب و MDF

• دستگاه‌های تراش و فرز

• صنایع فلزکاری

• خطوط انتقال و اتوماسیون صنعتی

• ماشین‌آلات سنگ و مرمر

• تجهیزات رباتیک صنعتی



⸻



مزایای استفاده از MLC520



خط‌کش مغناطیسی MLC520 به دلیل ساختار کاملاً غیرتماسی، فاقد سایش مکانیکی بوده و در شرایط کاری سخت، عملکردی پایدار و دقیق ارائه می‌دهد. مقاومت بالا در برابر لرزش و شوک، این محصول را برای دستگاه‌های پرس برک و خم‌کاری که دقت موقعیت در آن‌ها اهمیت بالایی دارد، به انتخابی حرفه‌ای تبدیل کرده است. همچنین درجه حفاظت IP67 امکان استفاده مطمئن در محیط‌های دارای گردوغبار، روغن و رطوبت را فراهم می‌کند.
