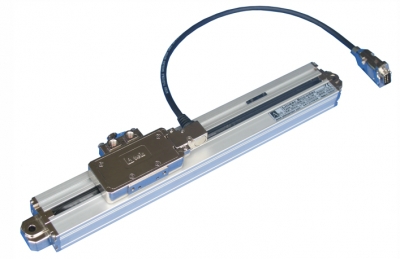

خط‌کش مغناطیسی ATEK مدل MLC420

خط‌کش مغناطیسی ATEK مدل MLC420



معرفی محصول



خط‌کش مغناطیسی ATEK MLC420 یک انکودر خطی مغناطیسی افزایشی (Incremental Magnetic Linear Encoder) است که به‌صورت ویژه برای دستگاه‌های پرس برک، خم‌کاری ورق و ماشین‌آلات صنعتی با لرزش و سرعت بالا طراحی شده است. این مدل با بهره‌گیری از فناوری اندازه‌گیری مغناطیسی غیرتماسی، دقت بالا، طول عمر زیاد و مقاومت عالی در شرایط سخت صنعتی را ارائه می‌دهد. طراحی خاص MLC420 امکان نصب آسان، تحمل ارتعاشات شدید و عملکرد پایدار را در محیط‌های صنعتی فراهم می‌کند.



⸻



ویژگی‌های اصلی

• اندازه‌گیری مغناطیسی بدون تماس و بدون استهلاک

• طراحی اختصاصی برای دستگاه‌های پرس برک و خم‌کاری

• طول اندازه‌گیری تا 2000 میلی‌متر

• خروجی افزایشی (Incremental Encoder)

• رزولوشن از 1 میکرون تا 50 میکرون

• نقطه مرجع متحرک (Portable Reference Point)

• مقاومت بالا در برابر شوک و ارتعاش

• قابلیت نصب در سمت راست یا چپ دستگاه

• سازگار با کنترلرهای Delem، Cybelec، ESA و STEP

• بدنه آلومینیومی مقاوم با پوشش آنودایز

• نصب سریع و آسان

• درجه حفاظت IP65 برای محیط‌های صنعتی سخت



⸻



مشخصات فنی ATEK MLC420

مشخصه	مقدار
برند	ATEK
مدل	MLC420
نوع محصول	Magnetic Linear Encoder
تکنولوژی اندازه‌گیری	مغناطیسی غیرتماسی
طول اندازه‌گیری	50 تا 2000 میلی‌متر
رزولوشن	1µm، 5µm، 10µm، 25µm، 50µm
دقت	±40 µm/m
تکرارپذیری	±1 Pulse
سرعت حرکت	3 متر بر ثانیه
نوع خروجی	Push-Pull یا TTL RS422 Line Driver
سیگنال خروجی	A, /A, B, /B, Z, /Z
ولتاژ تغذیه	5VDC یا 10~30VDC
جریان خروجی	حداکثر 40mA برای هر کانال
نوار مغناطیسی	B2
جنس بدنه	آلومینیوم آنودایز شده
اتصال الکتریکی	D-Sub 9 Pin یا کابل شیلددار
طول کابل	تا 50 متر
دمای کاری	25- تا 85+ درجه سانتی‌گراد
درجه حفاظت	IP65



⸻



کاربردها

• دستگاه‌های پرس برک (Press Brake)

• ماشین‌آلات خم‌کاری ورق

• ماشین‌آلات CNC

• دستگاه‌های برش PVC

• صنایع فلزکاری

• دستگاه‌های تراش و فرز

• ماشین‌آلات سنگ و مرمر

• تجهیزات اتوماسیون صنعتی

• ماشین‌آلات چوب و MDF

• سیستم‌های رباتیک و خطوط انتقال مواد



⸻



مزایای استفاده از MLC420



خط‌کش مغناطیسی MLC420 با ساختار غیرتماسی خود، فاقد سایش مکانیکی بوده و در محیط‌های دارای لرزش، گردوغبار، روغن و تغییرات دمایی عملکردی پایدار ارائه می‌دهد. وجود نقطه مرجع متحرک، انعطاف‌پذیری بالایی در نصب و تنظیم دستگاه ایجاد می‌کند و طراحی ویژه آن برای پرس برک‌ها باعث افزایش دقت و پایداری اندازه‌گیری در فرآیند خم‌کاری می‌شود.
