خط‌کش مغناطیسی ATEK مدل ALS4

خط کش مغناطیسی/اپتیکال ATEK مدل ALS4

معرفی محصول

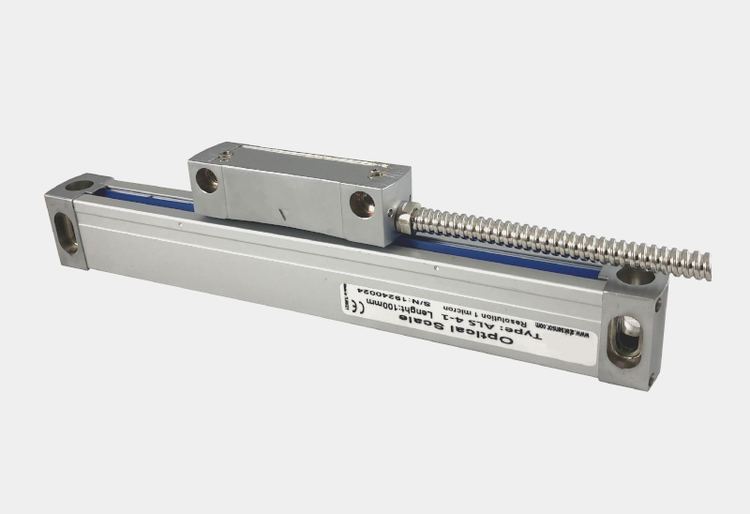

خط کش ATEK ALS4 یک انکودر خطی اپتیکال (Optical Linear Encoder) با بدنه باریک و طراحی صنعتی است که برای اندازه‌گیری دقیق موقعیت در ماشین‌آلات CNC، دستگاه‌های برش، فرز، تراش و سیستم‌های اتوماسیون صنعتی استفاده می‌شود. این مدل با استفاده از تکنولوژی اندازه‌گیری اپتیکال روی شیشه مدرج (Glass Scale)، دقت بالا و پایداری قابل توجهی در کنترل حرکت محورهای صنعتی ارائه می‌دهد.



ALS4 به دلیل طراحی جمع‌وجور، نصب آسان و دقت بالا، یکی از پرکاربردترین خط‌کش‌های اپتیکال در صنایع ماشین‌سازی سبک و متوسط محسوب می‌شود.



⸻



ویژگی‌های خط کش ATEK ALS4



✔ تکنولوژی اندازه‌گیری اپتیکال (Optical)



✔ بدنه باریک و مناسب فضاهای محدود



✔ دقت بالا در موقعیت‌یابی محور



✔ رزولوشن تا 1 میکرون



✔ مقاومت مناسب در برابر گردوغبار و آلودگی صنعتی (IP54)



✔ سرعت حرکت بالا تا 60 متر بر دقیقه



✔ نصب آسان روی انواع دستگاه‌های CNC



✔ دارای سیستم بلبرینگی برای حرکت نرم و دقیق اسکنر



✔ طول عمر بالا و عملکرد پایدار



✔ خروجی استاندارد صنعتی TTL / RS422



⸻



مشخصات فنی

مشخصه	مقدار
برند	ATEK
مدل	ALS4
نوع سنسور	Optical Linear Encoder
تکنولوژی اندازه‌گیری	اپتیکال (شیشه مدرج)
طول اندازه‌گیری	100 تا 1000 میلی‌متر
رزولوشن	1µm / 5µm
دقت	±10 میکرون
تکرارپذیری	±1 پالس
سرعت حرکت	تا 60 m/min
خروجی	TTL / RS422 / Sinus
سیگنال‌ها	A, /A, B, /B, Z, /Z
ولتاژ تغذیه	5V DC
درجه حفاظت	IP54
دمای کاری	0 تا +50 درجه سانتی‌گراد
جنس بدنه	آلومینیوم
سیستم راهنما	بلبرینگی 5 تایی



⸻



کاربردهای خط کش ALS4



این مدل در طیف گسترده‌ای از ماشین‌آلات صنعتی استفاده می‌شود:

• دستگاه‌های CNC سبک و متوسط

• ماشین تراش و فرز

• دستگاه‌های برش PVC و MDF

• ماشین‌آلات چوب

• دستگاه‌های سنگ و فلز سبک

• پرس‌ها و خم‌کن‌ها

• ماشین‌آلات بسته‌بندی

• تجهیزات رباتیک سبک

• خطوط تولید اتوماسیون صنعتی



⸻



مزایای استفاده از ATEK ALS4



خط کش ALS4 با دقت بالا و ساختار اپتیکال، امکان کنترل بسیار دقیق موقعیت محور را فراهم می‌کند. این موضوع باعث افزایش کیفیت قطعه تولیدی، کاهش خطای ماشین‌کاری و بهبود راندمان تولید می‌شود.



از آنجایی که سیستم اپتیکال حساس به آلودگی است، این مدل برای محیط‌های صنعتی تمیز یا نیمه‌تمیز مناسب‌تر از مدل‌های مغناطیسی است.



⸻



تفاوت ALS4 با مدل‌های مغناطیسی

• ALS4 → اپتیکال، دقت بالاتر، مناسب محیط تمیزتر

• MLC310 / MLS110 → مغناطیسی، مقاوم‌تر در محیط‌های خشن (روغن، گردوغبار)
