خط‌کش مغناطیسی ATEK MLS121



📏 انکودر خطی مغناطیسی ATEK MLS 121 | سنسور خطی CNC دقیق و صنعتی



⭐ معرفی محصول



ATEK MLS 121 یک سنسور خطی مغناطیسی (Magnetic Linear Encoder) از سری MLS 120/121 است که برای اندازه‌گیری دقیق موقعیت در ماشین‌آلات صنعتی و سیستم‌های CNC طراحی شده است.



این مدل با ساختار بدون تماس (Non-Contact)، مقاومت بالا در برابر گرد و غبار، روغن و رطوبت، و قابلیت اندازه‌گیری طول‌های بسیار بلند، یکی از گزینه‌های حرفه‌ای در اتوماسیون صنعتی محسوب می‌شود.



مدل MLS 121 نسخه کابلی (Cable Type) است و نسبت به MLS 120 (ساکت‌دار) انعطاف بیشتری در نصب دارد.



⸻



📊 جدول مشخصات فنی ATEK MLS 121

مشخصه	مقدار
مدل	ATEK MLS 121
نوع سیستم	انکودر خطی مغناطیسی (Magnetic Linear Sensor)
نوع اندازه‌گیری	افزایشی (Incremental)
حداکثر طول اندازه‌گیری	تا 100 متر
رزولوشن (دقت)	1 / 5 / 10 / 25 / 62.5 / 80 / 100 میکرون
نوع خروجی	Push-Pull / TTL / RS422 Line Driver
سیگنال خروجی	A, /A, B, /B, Z, /Z
ولتاژ تغذیه	5V DC یا 10–30V DC (بسته به نوع خروجی)
حداکثر سرعت حرکت	تا 3 متر بر ثانیه
فاصله کاری سنسور تا نوار	0.1 تا 2 میلی‌متر
درجه حفاظت	IP67
جنس بدنه	آلومینیوم صنعتی مقاوم
نوع کابل	کابل PUR یا کابل فنری (Spiral Cable)
سیستم مغناطیسی	نوار مغناطیسی B2 / B5
تکرارپذیری	±1 پالس
دمای کاری	-25 تا +85 درجه سانتی‌گراد



⸻



⚙️ نحوه عملکرد MLS 121



سنسور MLS 121 با عبور از روی نوار مغناطیسی (Magnetic Tape)، تغییرات میدان مغناطیسی را تشخیص داده و آن را به سیگنال‌های دیجیتال انکودر تبدیل می‌کند.



این فرآیند بدون تماس فیزیکی انجام می‌شود، بنابراین:

• هیچ سایش مکانیکی وجود ندارد

• عمر مفید بسیار بالا است

• دقت در طول زمان ثابت می‌ماند



⸻



🏗️ ویژگی‌های کلیدی ATEK MLS 121

• ✔️ اندازه‌گیری خطی دقیق تا 100 متر

• ✔️ تکنولوژی مغناطیسی بدون تماس

• ✔️ مقاوم در برابر گرد و غبار، روغن و رطوبت

• ✔️ طراحی صنعتی مقاوم با بدنه آلومینیومی

• ✔️ نصب آسان و سریع در ماشین‌آلات

• ✔️ عملکرد پایدار در محیط‌های صنعتی سخت

• ✔️ سازگار با انواع کنترلرهای CNC و PLC



⸻



🏭 کاربردهای MLS 121



این انکودر خطی در صنایع مختلف استفاده می‌شود:

• دستگاه‌های CNC فرز و تراش

• ماشین‌آلات برش فلز و سنگ

• دستگاه‌های چوب و MDF

• ماشین‌آلات بسته‌بندی صنعتی

• سیستم‌های رباتیک و اتوماسیون

• ماشین‌آلات شیشه و PVC

• دستگاه‌های برش و جوشکاری صنعتی



⸻



🔎 مزایای استفاده از MLS 121

• عمر طولانی به دلیل حذف تماس مکانیکی

• دقت بالا حتی در طول‌های بسیار زیاد

• مقاومت عالی در محیط‌های صنعتی آلوده

• نصب انعطاف‌پذیر به دلیل کابل‌دار بودن

• عملکرد پایدار در سرعت‌های بالا

• مناسب برای خطوط تولید سنگین



⸻

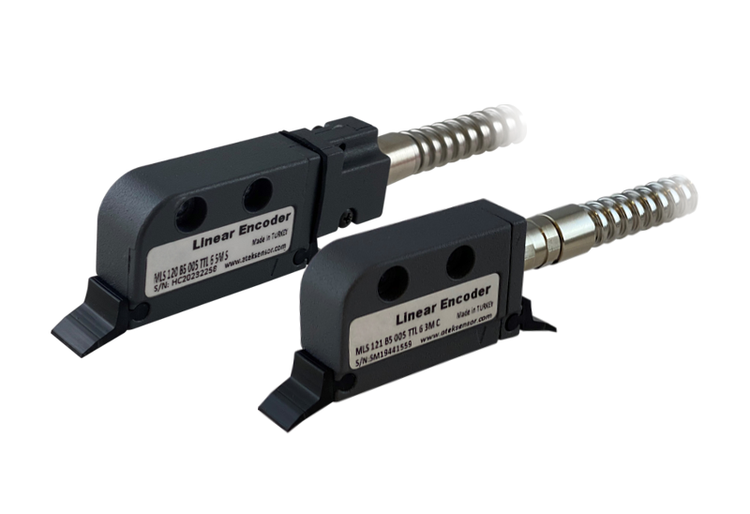

📌 تفاوت MLS 121 با MLS 120

• MLS 121: مدل کابل‌دار (Cable Type)

• MLS 120: مدل سوکتی (Socket Type)



از نظر عملکرد فنی کاملاً مشابه هستند و فقط در نوع اتصال تفاوت دارند.
