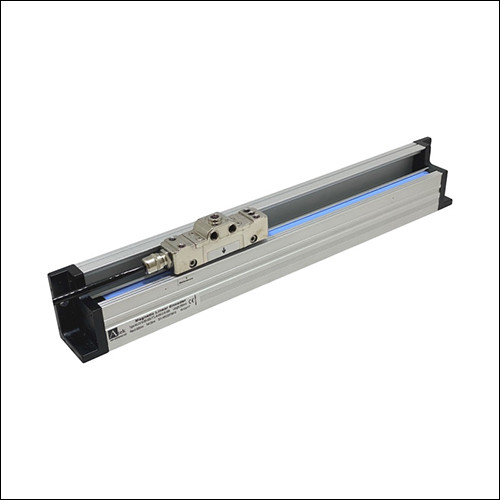

خط کش مغناطیسی ATEK MLC330
📏 خطکش مغناطیسی ATEK MLC 330 | انکودر خطی صنعتی CNC تا 20 متر
⭐ معرفی محصول
ATEK MLC 330 Series یک انکودر خطی مغناطیسی (Magnetic Linear Encoder) پیشرفته با ساختار بدون تماس (Non-Contact) است که برای استفاده در ماشینآلات CNC و سیستمهای اتوماسیون صنعتی طراحی شده است.
این مدل با طراحی پروفیل باریک و کاملاً آببندی شده (Slim Sealed Profile)، در محیطهای صنعتی سخت مانند گرد و غبار، روغن، رطوبت و لرزش شدید عملکردی پایدار و دقیق ارائه میدهد.
خطکش MLC 330 به دلیل دقت بالا، طول عمر زیاد و عدم نیاز به نگهداری، یکی از گزینههای محبوب در صنایع ماشینسازی و CNC محسوب میشود.
⸻
📊 جدول مشخصات فنی ATEK MLC 330
|
مشخصه |
مقدار |
|
مدل |
ATEK MLC 330 |
|
نوع سیستم |
انکودر خطی مغناطیسی (Magnetic Linear Encoder) |
|
نوع اندازهگیری |
افزایشی (Incremental) |
|
طول اندازهگیری |
تا 20 متر (20000 mm) |
|
رزولوشن (دقت) |
5 / 10 / 25 / 50 / 62.5 / 100 میکرون |
|
نوع خروجی |
Push-Pull / TTL / RS422 Line Driver |
|
سیگنال خروجی |
A, /A, B, /B, Z, /Z |
|
ولتاژ تغذیه |
5V DC یا 10–30V DC |
|
حداکثر سرعت حرکت |
تا 3 متر بر ثانیه |
|
فاصله خوانش |
حدود 0.1 تا 2 میلیمتر |
|
دقت سیستم |
تا ±40 µm/m |
|
تکرارپذیری |
±1 Pulse |
|
درجه حفاظت |
IP67 |
|
جنس بدنه |
آلومینیوم صنعتی مقاوم |
|
نوع نصب |
پروفیل بسته (Closed Profile System) |
|
دمای کاری |
-25 تا +85 درجه سانتیگراد |
|
نیاز به نگهداری |
ندارد (Maintenance Free) |
⸻
⚙️ نحوه عملکرد MLC 330
خطکش ATEK MLC 330 از یک نوار مغناطیسی (Magnetic Tape) و یک سنسور خوانش دقیق تشکیل شده است. با حرکت محور دستگاه، تغییرات میدان مغناطیسی تشخیص داده شده و به سیگنال دیجیتال انکودر تبدیل میشود.
به دلیل طراحی کاملاً بدون تماس:
• هیچ سایش مکانیکی وجود ندارد
• دقت در طول زمان ثابت میماند
• در برابر آلودگی صنعتی مقاوم است
⸻
🏗️ ویژگیهای کلیدی ATEK MLC 330
• ✔️ اندازهگیری دقیق تا 20 متر
• ✔️ سیستم مغناطیسی بدون تماس (Non-contact)
• ✔️ پروفیل باریک و مقاوم صنعتی
• ✔️ مقاوم در برابر گرد و غبار، روغن و رطوبت
• ✔️ نصب آسان و سریع
• ✔️ مقاومت بالا در برابر لرزش و ضربه
• ✔️ مناسب محیطهای صنعتی سنگین
• ✔️ عدم نیاز به سرویس و نگهداری
⸻
🏭 کاربردهای خطکش MLC 330
این مدل در صنایع مختلف استفاده میشود:
• دستگاههای CNC فرز و تراش
• ماشینآلات برش فلز و سنگ
• ماشینآلات چوب و MDF
• دستگاههای برش و سوراخکاری صنعتی
• ماشینآلات پرس و خمکاری
• سیستمهای رباتیک و اتوماسیون
• صنایع شیشه، PVC و بستهبندی
• خطوط تولید صنعتی سنگین
⸻
⭐ مزایای استفاده از ATEK MLC 330
• دقت بالا در طولهای بلند
• عمر بسیار زیاد (بدون تماس مکانیکی)
• عملکرد پایدار در شرایط سخت صنعتی
• مقاومت بالا در برابر آلودگی و لرزش
• نصب آسان روی انواع ماشینآلات
• سازگار با کنترلرهای CNC و PLC
