خط‌کش پتانسیومتری ATEK LT Series



📏 خط‌کش پتانسیومتری ATEK LT Series | سنسور خطی دقیق صنعتی (10 تا 300 میلی‌متر)



⭐ معرفی محصول

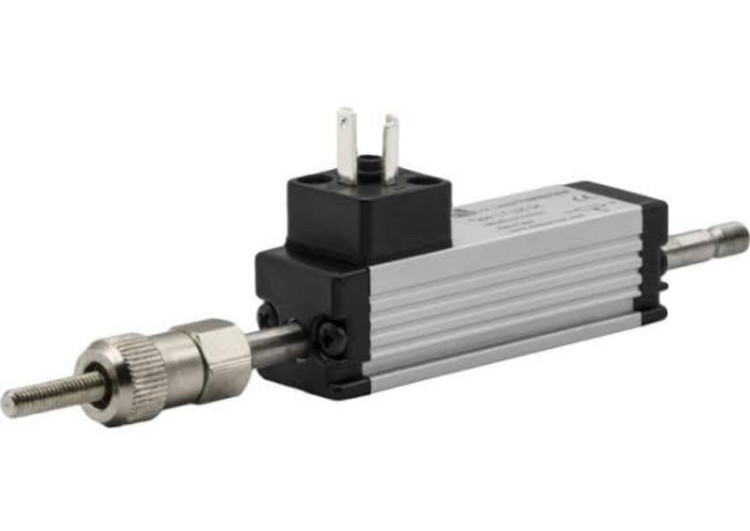

ATEK LT Series یک سنسور موقعیت خطی پتانسیومتری (Potentiometric Linear Position Transducer)است که برای اندازه‌گیری دقیق جابجایی‌های کوتاه در ماشین‌آلات صنعتی طراحی شده است.



این سری به دلیل ساختار کوچک، دقیق و اقتصادی، در فضاهای محدود صنعتی مانند دستگاه‌های هیدرولیک، ماشین‌آلات پرس، بسته‌بندی و اتوماسیون بسیار پرکاربرد است.



خط‌کش‌های سری LT به صورت اندازه‌گیری مطلق (Absolute Position Measurement) عمل می‌کنند، یعنی حتی بعد از قطع برق نیز موقعیت را از دست نمی‌دهند.



⸻



📊 جدول مشخصات فنی ATEK LT Series

مشخصه	مقدار
مدل	ATEK LT Series (LT010 تا LT300)
نوع سیستم	سنسور خطی پتانسیومتری (Potentiometric Linear Transducer)
نوع اندازه‌گیری	مطلق (Absolute)
طول اندازه‌گیری	10 تا 300 میلی‌متر
مدل‌ها	LT010 / LT025 / LT050 / LT075 / LT100 / LT125 / LT150 / LT200 / LT250 / LT300
رزولوشن	بسیار بالا (Infinite / آنالوگ پیوسته)
خطی بودن (Linearity)	تا ±0.1% (بسته به مدل)
نوع خروجی	پتانسیومتری / 0-10V / 4-20mA
ولتاژ تغذیه	12 تا 30V DC (مدل‌های خروجی) / تا 42V در حالت پتانسیومتری
حداکثر سرعت حرکت	تا 5 متر بر ثانیه
عمر کاری	تا 100 میلیون سیکل حرکتی
جنس بدنه	آلومینیوم آنودایز شده
جنس شفت	استیل ضدزنگ
درجه حفاظت	IP40 (تا IP54 در نصب خاص)
دمای کاری	-30 تا +100 درجه سانتی‌گراد
نوع نصب	میله‌ای / کشویی (Rod Type)
نوع عملکرد	مقاومتی با مسیر رسانا (Conductive Plastic)



⸻



⚙️ نحوه عملکرد LT Series



خط‌کش ATEK LT Series بر اساس مقاومت پتانسیومتری (Conductive Plastic Track) کار می‌کند. با حرکت شفت، مقاومت تغییر کرده و خروجی آن به صورت سیگنال آنالوگ (ولتاژ یا جریان) تبدیل می‌شود.



این ساختار باعث می‌شود:

• موقعیت به صورت مستقیم و لحظه‌ای خوانده شود

• نیازی به کالیبراسیون پیچیده نباشد

• حتی در قطع برق، موقعیت حفظ شود (Absolute Measurement)



⸻



🏗️ ویژگی‌های کلیدی ATEK LT Series

• ✔️ دقت بالا در اندازه‌گیری کوتاه‌برد

• ✔️ طراحی بسیار فشرده و مناسب فضاهای محدود

• ✔️ عمر کاری طولانی تا 100 میلیون حرکت

• ✔️ خروجی آنالوگ پایدار و دقیق

• ✔️ نصب آسان در انواع ماشین‌آلات

• ✔️ عملکرد مطمئن در محیط‌های صنعتی

• ✔️ قیمت اقتصادی نسبت به انکودرهای مغناطیسی



⸻



🏭 کاربردهای خط‌کش LT Series



این مدل در صنایع مختلف استفاده می‌شود:

• دستگاه‌های پرس هیدرولیک

• ماشین‌آلات بسته‌بندی

• دستگاه‌های تزریق پلاستیک

• سیستم‌های کنترل موقعیت صنعتی

• ماشین‌آلات CNC سبک

• تجهیزات اتوماسیون کارخانه‌ای

• ماشین‌آلات چوب و فلز سبک

• تجهیزات تست و اندازه‌گیری



⸻



⭐ مزایای استفاده از ATEK LT

• دقت بالا در جابجایی‌های کوتاه

• قیمت مناسب و اقتصادی

• نصب سریع و بدون پیچیدگی

• عملکرد پایدار و قابل اعتماد

• خروجی مستقیم آنالوگ (بدون نیاز به درایور پیچیده)

• مناسب برای کاربردهای سبک و متوسط صنعتی
