خط‌کش پتانسیومتری ATEK LTK Series





📏 خط‌کش پتانسیومتری ATEK LTK Series | سنسور خطی صنعتی (50 تا 1500 میلی‌متر)



⭐ معرفی محصول

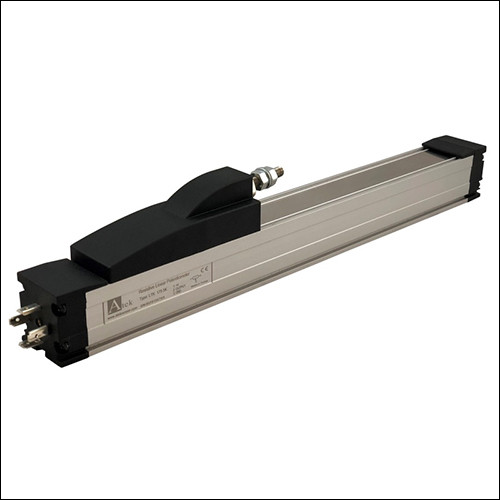

ATEK LTK Series یک سنسور موقعیت خطی پتانسیومتری (Potentiometric Linear Transducer) با ساختار کشویی و بدون میله (Rodless Sliding System) است که برای اندازه‌گیری دقیق جابجایی در کاربردهای صنعتی طراحی شده است.



این سری به دلیل خروجی آنالوگ دقیق، عمر بالا و نصب آسان در ماشین‌آلات هیدرولیک، پرس‌ها و سیستم‌های اتوماسیون بسیار پرکاربرد است.



ویژگی مهم LTK این است که به صورت اندازه‌گیری مطلق (Absolute Position) عمل می‌کند و حتی در قطع برق نیز موقعیت را حفظ می‌کند.



⸻



📊 جدول مشخصات فنی ATEK LTK Series

مشخصه	مقدار
مدل	ATEK LTK Series
نوع سیستم	پتانسیومتری (Potentiometric Linear Sensor)
نوع اندازه‌گیری	مطلق (Absolute)
طول اندازه‌گیری	50 تا 1500 میلی‌متر
مدل‌ها	LTK50 تا LTK1500
نوع خروجی	0-10V / 4-20mA / پتانسیومتری
رزولوشن	بسیار بالا (آنالوگ پیوسته)
خطی بودن (Linearity)	تا ±0.1%
حداکثر سرعت حرکت	تا 5 متر بر ثانیه
عمر کاری	تا 100 میلیون سیکل
نوع سیستم حرکتی	کشویی (Sliding System)
جنس بدنه	آلومینیوم صنعتی
جنس شفت / اسلایدر	پلاستیک رسانا (Conductive Plastic)
درجه حفاظت	IP40 (تا IP54 در نصب خاص)
دمای کاری	-30 تا +100 درجه سانتی‌گراد
نوع اتصال	DIN 43650-A سوکتی
ولتاژ تغذیه	12 تا 30V DC (مدل‌های خروجی) / تا 42V پتانسیومتری



⸻



⚙️ نحوه عملکرد LTK Series



خط‌کش ATEK LTK با استفاده از مقاومت پتانسیومتری (Conductive Plastic Track) کار می‌کند. با حرکت اسلایدر روی مسیر مقاومتی، تغییر ولتاژ ایجاد شده و به صورت سیگنال آنالوگ (0-10V یا 4-20mA) خروجی داده می‌شود.



این ساختار باعث می‌شود:

• موقعیت به صورت لحظه‌ای و دقیق خوانده شود

• سیستم نیاز به کالیبراسیون پیچیده نداشته باشد

• در قطع برق، موقعیت حفظ شود (Absolute System)



⸻



🏗️ ویژگی‌های کلیدی ATEK LTK

• ✔️ اندازه‌گیری دقیق جابجایی کوتاه تا بلند

• ✔️ سیستم کشویی بدون میله (Rodless Design)

• ✔️ خروجی آنالوگ پایدار و قابل اعتماد

• ✔️ عمر کاری بسیار بالا تا 100 میلیون حرکت

• ✔️ نصب آسان روی انواع ماشین‌آلات صنعتی

• ✔️ عملکرد مطمئن در محیط‌های صنعتی

• ✔️ قیمت اقتصادی نسبت به انکودرهای مغناطیسی



⸻



🏭 کاربردهای خط‌کش LTK Series



این مدل در صنایع مختلف استفاده می‌شود:

• ماشین‌آلات هیدرولیک

• دستگاه‌های پرس و خمکاری

• ماشین‌آلات تزریق پلاستیک

• تجهیزات بسته‌بندی

• ماشین‌آلات CNC سبک

• سیستم‌های کنترل موقعیت

• تجهیزات تست و اندازه‌گیری

• خطوط تولید صنعتی



⸻



⭐ مزایای استفاده از ATEK LTK

• دقت بالا در اندازه‌گیری آنالوگ

• نصب سریع و آسان

• قیمت مناسب و اقتصادی

• عمر طولانی و مقاوم در برابر سایش

• خروجی مستقیم بدون نیاز به انکودر دیجیتال

• عملکرد پایدار در شرایط صنعتی
