خط‌کش پتانسیومتری ATEK MLC410

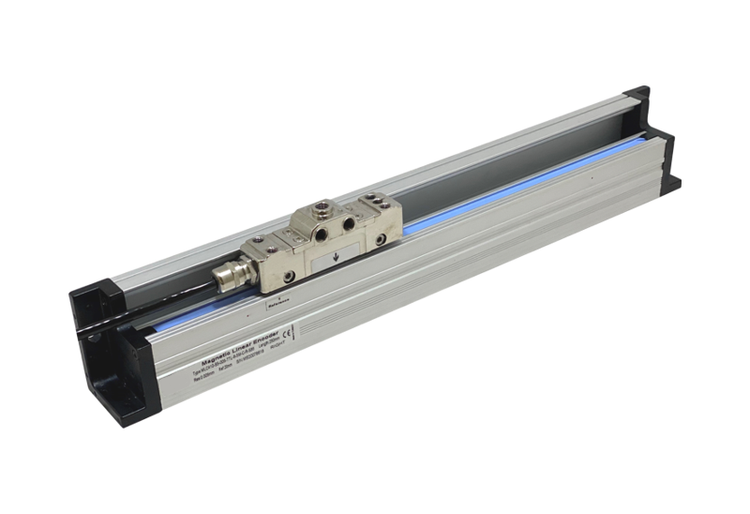

📏 خط‌کش مغناطیسی ATEK MLC 410 | انکودر خطی صنعتی پرس برک تا 4000mm



⭐ معرفی محصول



ATEK MLC 410 Series یک انکودر خطی مغناطیسی (Magnetic Linear Encoder) حرفه‌ای و صنعتی است که به‌طور ویژه برای ماشین‌های پرس برک (Abkant Press) و سیستم‌های خمکاری طراحی شده است.



این مدل با ساختار بدون تماس (Non-Contact) و سیستم مکانیکی تقویت‌شده، در برابر لرزش، ضربه، آلودگی و فشارهای صنعتی سنگین عملکرد بسیار پایدار و دقیقی ارائه می‌دهد.



به دلیل طراحی خاص با یاتاقان‌های داخلی و سیستم خودتنظیم (Self-aligning system)، MLC 410 یکی از بهترین گزینه‌ها برای کنترل همزمان جک‌های هیدرولیک چپ و راست در دستگاه‌های خمکاری است.



⸻



📊 جدول مشخصات فنی ATEK MLC 410

مشخصه	مقدار
مدل	ATEK MLC 410
نوع سیستم	انکودر خطی مغناطیسی (Magnetic Linear Encoder)
نوع کاربرد	پرس برک (Abkant) / ماشین‌آلات خمکاری
نوع اندازه‌گیری	افزایشی (Incremental)
حداکثر طول اندازه‌گیری	تا 4000 میلی‌متر (4 متر)
رزولوشن	5 / 10 / 25 / 50 / 62.5 / 100 میکرون
دقت سیستم	±40 µm/m
نوع خروجی	Push-Pull / TTL / RS422 Line Driver
سیگنال خروجی	A, /A, B, /B, Z, /Z
ولتاژ تغذیه	5V DC یا 10–30V DC
حداکثر سرعت حرکت	تا 3 متر بر ثانیه
درجه حفاظت	IP67
نوع نوار مغناطیسی	B5 Magnetic Tape
جنس بدنه	آلومینیوم صنعتی مقاوم
سیستم مکانیکی	یاتاقان داخلی + ضد لرزش
تکرارپذیری	±1 Pulse
دمای کاری	-25 تا +85 درجه سانتی‌گراد
نصب	دارای تلرانس نصب بالا (Easy Mounting)



⸻



⚙️ نحوه عملکرد MLC 410



خط‌کش MLC 410 از یک هد سنسور مغناطیسی و نوار مغناطیسی B5 تشکیل شده است. با حرکت محور دستگاه، تغییرات میدان مغناطیسی به سیگنال دیجیتال انکودر تبدیل می‌شود.



ویژگی مهم این مدل، وجود سیستم یاتاقان داخلی و طراحی ضد لرزش است که باعث می‌شود:

• خطای ناشی از ارتعاش کاهش یابد

• دقت در فشارهای بالا حفظ شود

• هماهنگی جک‌های هیدرولیک دقیق‌تر شود



⸻



🏗️ ویژگی‌های کلیدی ATEK MLC 410

• ✔️ طراحی تخصصی برای پرس برک و خمکاری

• ✔️ اندازه‌گیری تا 4 متر

• ✔️ سیستم مغناطیسی بدون تماس (Non-contact)

• ✔️ مقاومت بالا در برابر لرزش و شوک

• ✔️ بدنه آلومینیومی مقاوم صنعتی

• ✔️ نصب آسان با تلرانس بالا

• ✔️ سازگار با کنترلرهای CNC مانند Delem، Cybelec و ESA

• ✔️ مناسب برای کارکرد مداوم در خطوط تولید



⸻



🏭 کاربردهای خط‌کش MLC 410



این مدل به طور ویژه در صنایع زیر استفاده می‌شود:

• دستگاه‌های پرس برک (Abkant Press)

• ماشین‌آلات خمکاری ورق فلز

• سیستم‌های کنترل جک هیدرولیک

• ماشین‌آلات CNC صنعتی

• خطوط تولید قطعات فلزی

• تجهیزات فرم‌دهی و شکل‌دهی فلزات

• ماشین‌آلات سنگین صنعتی



⸻



⭐ مزایای استفاده از ATEK MLC 410

• دقت بالا در کنترل همزمان دو محور

• عملکرد پایدار در لرزش‌های شدید

• عمر طولانی به دلیل سیستم بدون تماس

• مقاومت بالا در محیط‌های صنعتی سخت

• کاهش خطای مکانیکی در خمکاری

• نصب سریع و استاندارد صنعتی
